Cum funcționează un RCBO

RCBO (Residual Current Breaker with Overcurrent protection) combină protecția diferențială a unui RCCB cu protecția la supracurent a unui MCB — de regulă într-un singur modul de 17,5mm lățime (unele modele au 2 module). Este alegerea practică pentru tablourile rezidențiale cu spațiu limitat.

2 iunie 2026·9 min citire·
—

Un singur aparat, trei protecții

Dacă ai citit explicațiile pentru MCB și RCCB, înțelegi deja 90% din RCBO. Acesta integrează fizic ambele mecanisme: toroidul care detectează curentul rezidual și bimetalul/electromagnet-ul care protejează la supracurent, ambele acționând un mecanism comun de declanșare.

RCBO declanșează în 3 situații distincte⚡Curent rezidualId ≥ IΔn (30mA)detectat de:Toroid RCCB🌡️SuprasarcinăI ≥ 1.45 × Indetectat de:Bimetal termic💥ScurtcircuitI ≥ 5–10 × Indetectat de:Electromagnet
Fig. 3 — RCBO acoperă toate cele 3 scenarii de defect electric

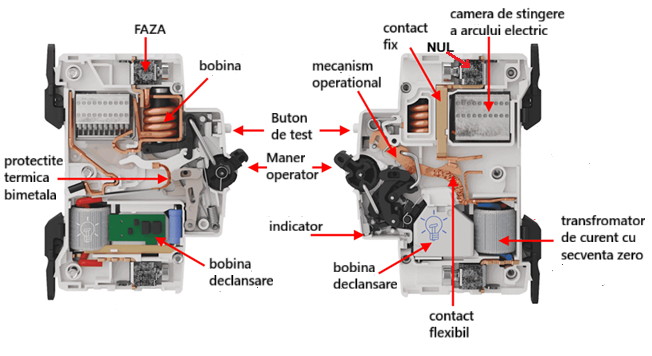

Fotografie RCBO deschis cu componentele MCB și RCCB etichetate în română
Fig. 1 — Construcția internă a unui RCBO: stânga — secțiunea MCB (bimetal termic, bobina electromagnetică, bobina de declanșare); dreapta — secțiunea RCCB (transformator de curent cu secvență zero — ambii conductori FAZA și NUL trec prin toroid)
Terminal L (fază)Secțiunea RCCBToroid30 mA · tip ASecțiunea MCBBimetal(termic)Electro-magnet(magnetic)Mecanism declanșare comunContacteTerminal N (neutru)semnaldeclanșare
Fig. 1 — RCBO: toroidul RCCB și mecanismul MCB partajează același ansamblu de contacte

Componentele interne

Privind în secțiune un RCBO, găsim în corpul său:

  • Toroidul — identic cu cel din RCCB, ambii conductori (L și N) trec prin el
  • Releul electronic de detecție — amplificator sensibil la dezechilibrul de flux
  • Lama bimetalică — identică cu cea din MCB, pentru protecția termică
  • Bobina electromagnetică — pentru protecția magnetică instantanee la scurtcircuit
  • Mecanismul comun de declanșare — orice semnal din oricare protecție deschide același set de contacte
  • Camera de stingere a arcului — la fel ca la MCB

Miniaturizarea este realizabilă pentru că producătorii au reușit să reducă dimensiunile toroidului la mai puțin de 15mm diametru, menținând în același timp sensibilitatea de detecție la 30mA.

Secțiunea RCCB: toroidul de detecție

Funcționarea toroidului din RCBO este identică cu cea a unui RCCB independent — ambii conductori (L și N) trec prin același miez, iar orice dezechilibru generează un semnal de declanșare.

Același principiu ca la RCCB: dezechilibrul I_L ≠ I_N induce flux în toroid și declanșează releul

Secțiunea MCB: protecția termică și magnetică

Lama bimetalică și bobina electromagnetică sunt aceleași componente ca într-un MCB standard. La suprasarcină, bimetalul se îndoaie lent; la scurtcircuit, bobina declanșează instantaneu.

Mecanismul termic din secțiunea MCB a RCBO — lama bimetalică se îndoaie la suprasarcină
Mecanismul magnetic din secțiunea MCB a RCBO — declanșare instantanee la scurtcircuit (<10ms)

RCBO vs. RCCB + MCB: când alegi fiecare

RCBO vs. RCCB + MCB — comparație vizuală pe șina DINȘina DINRCBO1 modul = 17.5mmDDR 30mA tip AMCB 16A curbă Cîntr-un singur corp1 modul DIN ✓Spațiu redus în tablouO singură greșeală posibilă~ 25–40 EUR/bucvs.Șina DINRCCB30mA / 25A2 module= 35mmMCB16A / C1 modul= 17.5mmN circuite = N + 2 moduleMai mult spațiuUn defect scoate tot grupulRCCB mai robust ✓
Fig. 2 — RCBO ocupă de regulă 1 modul pe circuit; RCCB + MCB ocupă 1 modul pe circuit plus 2 module pentru RCCB-ul comun al grupului
CriteriuRCBORCCB + MCB
Module DIN1 modul (17.5mm)RCCB (2 module, comun pe grup) + 1 modul pe circuit
Selectivitate cu DDR amonteIdentică: cere DDR tip S în amonte, cu IΔn ≥ 3× cel din avalIdentică: cere DDR tip S în amonte, cu IΔn ≥ 3× cel din aval
Cost per circuitMai mare (25–40 EUR)Mai mic suma MCB + cota RCCB
Înlocuire selectivăÎnlocuiești tot RCBOÎnlocuiești doar MCB defect
Tablou mic (<12 module)Ideal ✓Încape: N + 2 module față de N la RCBO compacte
Instanță nouă, spațiu generosAcceptabilRecomandat ✓

Selectivitatea cu DDR-ul din amonte

Selectivitatea față de un DDR de la intrarea tabloului se pune identic la RCBO și la RCCB + MCB. Partea diferențială a unui RCBO de uz general are aceiași timpi de declanșare ca un RCCB de uz general, 40...300 ms (Art. 4.1.5.2.7), așa că totul depinde de aparatul din amonte. Art. 4.1.5.2.8 din I7-2011, în forma din 2011, o formula pe tipuri: selectivitatea între un dispozitiv de tip S în amonte și unul de tip general în aval „poate fi considerată ca realizată” dacă raportul curenților diferențiali nominali e de cel puțin 3. Din 2023 articolul are o singură frază, care trimite la fig. 4.1/4.2 și la recomandările din SR CEI 61200-53; schemele din cele două figuri păstrează același raport.

Un DDR general de 100mA la intrare nu e selectiv față de un RCBO de 30mA, deși raportul e 100/30 ≈ 3,3: nefiind temporizat, la un defect franc declanșează odată cu RCBO-ul. Dacă RCCB-ul de la intrare are tot 30mA (greșeală frecventă), selectivitatea este imposibilă. Exact aceeași socoteală o faci și când în aval ai un RCCB de 30mA pe un grup de circuite. Diferența reală dintre cele două soluții apare între circuite: la RCBO, un defect scoate doar circuitul lui; la RCCB + MCB, scoate tot grupul de sub RCCB. Pe 11 septembrie 2026 am corectat această secțiune: prima versiune susținea că RCBO are selectivitate mai slabă decât RCCB + MCB, deși condiția e aceeași la amândouă.

Regulă practică: Dacă folosești RCBO de 30mA pe circuite, RCCB-ul general de la intrarea tabloului trebuie să fie de tip S (selectiv), de preferință de 300mA, ca în fig. 4.2 la care trimite Art. 4.1.5.2.8 — nu tot 30mA. Un 100mA de tip S respectă și el raportul de cel puțin 3 din forma din 2011 a articolului, dar ElectroSchema îl semnalează cu avertisment (V29), fiindcă aplică în plus o marjă de practică de două trepte pe scara de sensibilitate. În caz contrar, un defect pe orice circuit va deschide și RCCB-ul general, lăsând tot apartamentul fără curent.

RCBO în tabloul rezidențial — organizare practică

O schemă tipică de tablou cu RCBO:

Exemplu tablou apartament 3 camere:

  • → 1× RCCB 300mA tip S — protecție generală, intrare tablou
  • → 1× MCB 40A — întreruptor general al tabloului; poate proteja coloana la suprasarcină (Art. 4.3.2.1.2), dar protecția ei la scurtcircuit rămâne la origine, în firidă
  • → 1× RCBO 30mA / 16A C — circuit prize living
  • → 1× AFDD+RCBO 30mA / 16A C — circuit prize dormitor 1
  • → 1× AFDD+RCBO 30mA / 16A C — circuit prize dormitor 2
  • → 1× AFDD+RCBO 30mA / 10A B — circuit iluminat (alimentează și dormitoarele)
  • → 1× RCBO 30mA / 20A C — circuit mașină spălat (dedicat)
  • → 1× RCBO 30mA / 20A C — circuit centrală termică (dedicat)

Total: în jur de 12 module (13 cu MCB 2P), fiindcă AFDD-ul adaugă de regulă un modul pe circuit; lățimea diferă de la un producător la altul, așa că ia un tablou de 18 module.

Din 2023, AFDD-ul e obligatoriu pe toate circuitele de curent alternativ de cel mult 32 A din spațiile amenajate pentru dormit ale clădirilor rezidențiale (Art. 4.2.2.10) și se montează la originea circuitului pe care îl protejează (Art. 4.2.2.12) — aparat combinat AFDD+RCBO sau modul AFDD asamblat cu RCBO-ul, după indicația producătorului. Exemplul a fost corectat pe 12 septembrie 2026: în prima versiune, cele trei circuite care deservesc dormitoarele apăreau fără AFDD.

Tipul A obligatoriu pentru electronice: Calculatoarele, televizoarele și sursele comutate pot genera curenți de defect cu componente de curent continuu pulsant. Standardul impune RCBO tip A (nu AC) pentru circuitele cu astfel de echipamente. Verificați tipul înscris pe carcasă: simbolul tipului A e definit în SR EN 61009-1 (SR EN 61008-1 pentru RCCB), iar SR EN 62423 acoperă doar tipurile F și B.

Referință normativă

Standardul de referință pentru RCBO este IEC 61009-1 (SR EN 61009-1 în România). Diferența față de IEC 61008 (RCCB) constă în adăugarea protecției la suprasarcini și scurtcircuite conform IEC 60898-1. Normativul I7-2011 acceptă RCBO ca echivalent funcțional al combinației RCCB+MCB.

ElectroSchema

În tabloul electric din ElectroSchema, RCBO se configurează cu curentul nominal, caracteristica (B/C/D), sensibilitatea diferențială și tipul (AC/A). La validare, regula V29 verifică selectivitatea DDR în cascadă: curentul diferențial al DDR-ului amonte trebuie să fie de cel puțin 3 ori mai mare decât cel din aval și, ca marjă de practică proprie aplicației (nu o cerință scrisă în I7), la cel puțin două trepte mai sus pe scara IEC — de aceea 30mA → 100mA primește avertisment, iar 30mA → 300mA, combinația din fig. 4.2 la care trimite Art. 4.1.5.2.8 I7-2011, trece. Nu verifică însă dacă DDR-ul din amonte e de tip S; pe acela îl alegi tu. Regula V05 verifică faptul că toate prizele au protecție diferențială ≤ 30mA (direct sau prin DDR în amonte).
