Cum funcționează un diferențial RCCB

RCCB (Residual Current Circuit Breaker) — cunoscut și ca DDR (Dispozitiv Diferențial Rezidual) sau diferențial — este aparatul care protejează persoanele de electrocutare. Funcționează pe un principiu complet diferit față de MCB: detectează diferența dintre curentul care intră și cel care iese din circuit.

29 mai 2026·11 min citire·

—

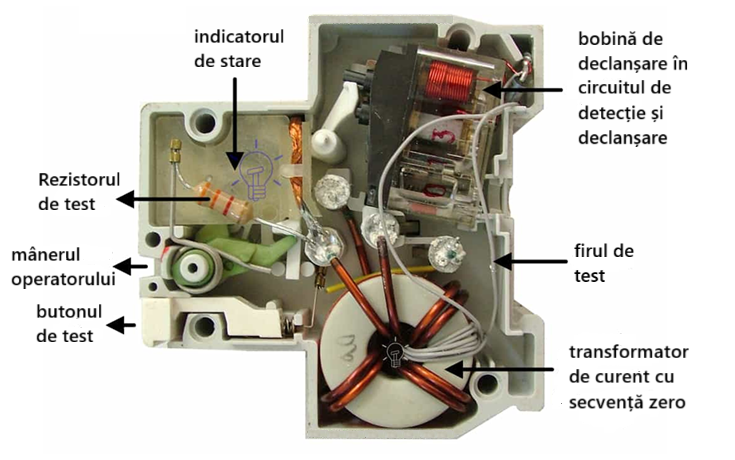

Fotografie RCCB deschis cu componentele etichetate în română — Fig. 0 — Construcția internă a unui RCCB: transformator cu secvență zero (toroid), bobina de declanșare, rezistorul de test și butonul de test

Problema pe care o rezolvă RCCB-ul

Curenții de ordinul zecilor sau sutelor de miliamperi — 30–100 mA înseamnă 0,03–0,1 amperi — pot fi periculoși pentru om, în funcție de cât timp trec prin corp. Un MCB de 16A nu are cum să simtă câțiva zeci de miliamperi în plus peste curentul circuitului, deci nu asigură protecția suplimentară la atingere directă. La un defect de izolație pe carcasa unui receptor de clasa I, în rețeaua TN, întreruptorul automat asigură însă deconectarea automată a alimentării (Art. 4.1.4.1.11), dacă impedanța buclei de defect permite declanșarea în timpul cerut de tabelul 4.1.

Fig. 1 — MCB-ul nu detectează curentul de defect: 30mA este neglijabil față de 16A nominal

Conform datelor medicale, curentul care trece prin corpul uman timp de 1 secundă produce:

Curent	Efect fiziologic
1 mA	Prag de percepție — furnicătură ușoară
10 mA	Contracție musculară — imposibil de dat drumul
30 mA	Contracții musculare puternice, dificultăți de respirație — sub pragul de fibrilație (zona AC-3)
100 mA	Fibrilație ventriculară posibilă (zona AC-4) — pericol de moarte

Sursa: IEC/TR 60479-1 — Effects of current on human beings and livestock. Valorile din tabel sunt orientative, din literatura clasică: IEC/TR 60479-1 ia 0,5 mA drept prag de percepție (limita zonei AC-1).

Principiul de funcționare: transformatorul toroidal

Inima unui RCCB este un transformator toroidal — un miez inelar de material feromagnetic prin care trec ambii conductori: faza (L) și nulul (N).

În condiții normale, tot curentul care intră pe fază se întoarce pe neutru: I_L = I_N. Cele două conductoare generează câmpuri magnetice egale și opuse, care se anulează complet. Fluxul rezultant în toroid este zero.

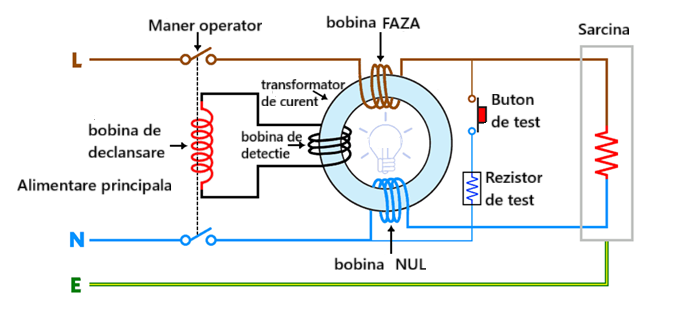

Schema circuit RCCB cu toroid, bobina fază, bobina nul și bobina de declanșare — Fig. 2 — Schema electrică a RCCB: bobina FAZA și bobina NUL parcurg același toroid; dezechilibrul induce semnal în bobina de detectie care alimentează bobina de declanșare

Fig. 3 — Funcționarea RCCB: în stânga operare normală (I_L = I_N, flux zero), în dreapta defect (I_L ≠ I_N, releu declanșează)

Când apare un defect de izolație (sau o persoană atinge conductorul de fază), o parte din curent scapă direct spre pământ fără să se mai întoarcă prin neutru. Acum I_L ≠ I_N. Diferența — curentul rezidual — generează un flux magnetic în toroid care induce o tensiune în înfășurarea secundară. Aceasta alimentează un releu sensibil care declanșează mecanic RCCB-ul.

Viteza de reacție: un RCCB de tip general (fără temporizare) trebuie să deconecteze în cel mult 300 ms la IΔn, 150 ms la 2·IΔn și 40 ms la 5·IΔn (SR EN 61008-1). I7-2011, Art. 4.1.5.2.7, rezumă același lucru: 40...300 ms, în funcție de raportul dintre curentul de defect și IΔn. Un RCCB de tip S este temporizat, cu 150...500 ms (același articol), tocmai ca diferențialul din aval să declanșeze primul.

Sensibilitățile standardizate

Fig. 4 — Sensibilitățile standardizate ale RCCB și unde se folosește fiecare

Normativul I7-2011 impune diferențiale de 30 mA ca regulă generală pentru protecția persoanelor pe circuitele de prize și în băi. Pentru diminuarea riscului de incendiu, Art. 4.2.2.8 — în forma din 2023 — recomandă un DDR cu curentul nominal de funcționare stabilit după caracteristicile instalației și amplasat în tabloul de distribuție; în practică se alege 300 mA, de regulă tip S, unde declanșarea la 30 mA ar fi prea sensibilă. Pragul „≤ 300 mA la branșament” din forma din 2011 nu mai apare în textul în vigoare.

Tipurile AC, A, F, B — de ce contează

Nu toate curentele de defect sunt sinusoidale. Echipamentele electronice moderne (calculatoare, încărcătoare, invertoare, stații EV) generează curenți cu componente continue sau de frecvență înaltă. Un RCCB de tip AC nu detectează aceste forme de curent.

Fig. 5 — Tipul B este cel mai complet — necesar când sarcina poate produce curent continuu neted (de ex. invertor FV fără separare, Art. 7.11.7)

I7-2011, Art. 7.11.7: dacă sistemul fotovoltaic nu are cel puțin o separare simplă între partea de c.a. și cea de c.c., DDR-ul pentru protecția la defect trebuie să fie de tip B; dacă construcția invertorului nu permite trecerea curentului continuu de defect în instalație, DDR-ul nu mai este necesar (Art. 7.11.8). Pentru stațiile de încărcare EV, I7-2011 nu are prevederi dedicate: tipul DDR se alege după documentația stației (tip B, sau tip A când stația are detecție de curent continuu integrată). Prima versiune a acestui articol dădea 40 ms drept timp de declanșare la IΔn și punea obligația tipului B pentru EV și FV pe seama Actualizărilor 2023; am corectat ambele pe 11 septembrie 2026.

Butonul de test — ce verifică și ce nu

Fiecare RCCB are un buton de test (T) care, printr-un rezistor de test, trimite curent prin toroid pe un singur conductor și creează astfel un dezechilibru artificial. Apăsarea verifică tot lanțul — toroid, înfășurare secundară, releu, mecanism — dar cu un curent de test mai mare decât IΔn, deci nu verifică:

timpul de declanșare la IΔn și la 5·IΔn
curentul real de declanșare (poate declanșa la 50mA în loc de 30mA)
continuitatea conexiunii la pământ a instalației

Producătorii recomandă apăsarea periodică a butonului de test; intervalul îl găsești în instrucțiunile aparatului. I7-2011 nu fixează o frecvență: la verificări cere încercarea DDR-ului, iar eficiența deconectării prin DDR se verifică „utilizând echipamente de încercare corespunzătoare” (Art. 8.1.1.3.7). Verificarea completă (curent real de declanșare) necesită un instrument de măsură — un tester de DDR. Prima versiune a acestui articol spunea că butonul de test ocolește toroidul, trimitea la Cap. 4.1.3.x pentru DDR-ul de 30 mA și prezenta selectivitatea RCCB–RCBO drept asigurată de raportul 3:1; am corectat toate trei pe 11 septembrie 2026.

Ce NU face un RCCB

RCCB-ul nu protejează la suprasarcini și scurtcircuite. Un scurtcircuit de 100A trece prin RCCB fără să îl declanșeze — curentul L și N sunt egale (ambele mari), diferența rămâne zero. De aceea, în practică, RCCB-ul este întotdeauna însoțit de MCB-uri pe fiecare circuit sau înlocuit cu RCBO (care combină ambele protecții).

Referință normativă

Standardele de referință: IEC 61008-1 / 61009-1 (RCCB/RCBO; tipurile AC și A), IEC 62423 (tipurile F și B), IEC/TR 60479-1 (efectele curentului asupra omului). Normativul I7-2011 impune DDR de cel mult 30 mA la Art. 4.1.5.2.1 (modificat în 2023) pentru prizele de utilizare generală și/sau receptoarele electrice cu un curent nominal care nu depășește 32 A, pentru echipamentele mobile pentru utilizări în exterior cu un curent nominal care nu depășește 32 A și pentru circuitele de iluminat din locuințele unifamiliale, iar la Art. 7.1.3.5 pentru toate circuitele din încăperile cu cadă de baie sau duș.

ElectroSchema

În tabloul electric din ElectroSchema, RCCB-ul se plasează pe șinele DIN cu sensibilitatea și tipul configurate. Regulile de validare verifică că toate prizele sunt protejate de un DDR de cel mult 30 mA (V05), că boilerul dintr-o baie cu cadă sau duș nu rămâne pe un MCB simplu, fără diferențial de 30 mA (V41), și semnalează cascadele de DDR la care raportul curenților diferențiali nominali e sub 3:1 (regula V29). Selectivitatea reală cere în plus un DDR de tip S în amonte, ca în schemele din fig. 4.1 și fig. 4.2, la care trimite Art. 4.1.5.2.8 în forma modificată în 2023.
