Releul de protecție: tipuri și utilizare în instalații rezidențiale

Ce este un releu — principiul de bază

Un releu electric este un comutator comandat electromagnetic: un curent mic (curent de comandă) acționează o bobină care generează un câmp magnetic, care la rândul lui mișcă o armătură metalică ce deschide sau închide contactele unui circuit de forță (curent mare).

Valoarea fundamentală a releului este izolarea galvanică dintre circuitul de comandă și cel de forță — un senzor la 12V DC poate comuta un circuit de 230V AC fără nicio legătură electrică directă.

Releele moderne sunt de multe tipuri: electromecanice (bobină + armătură fizică), statice (cu semiconductori) și numerice/digitale (cu microprocesor). În aplicații rezidențiale, cele mai frecvente sunt cele electromecanice și cele statice cu comparator.

1. Releul de tensiune (UV/OV relay)

Releul de tensiune monitorizează tensiunea rețelei și deconectează sarcina când tensiunea iese dintr-o bandă configurabilă (de regulă ±10% față de 230V nominal, adică 207–253V conform EN 50160).

La ce protejează concret:

• Subtensiune (brownout) — motoarele electrice (pompe, compresoare de AC) se supraîncălzesc când funcționează la tensiune redusă: curentul crește cu 1/U, iar căldura cu I²
• Supratensiune — o tensiune susținută peste banda normală (peste ~253 V) scurtează durata de viață a electronicii și a surselor LED, iar supratensiunile temporare mari — de pildă spre ~400 V pe fază la întreruperea neutrului — pot distruge echipamentele
• Revenire tensiune după pană — releul are temporizare de reconectare reglabilă: pentru sarcini cu compresor (aer condiționat, frigider, pompă de căldură) se reglează la 3–5 minute (180–300 s), ca presiunile din circuitul frigorific să se egalizeze, dacă aparatul nu are deja propria temporizare; câteva secunde ajung doar pentru sarcini fără compresor

2. Releul de monitorizare faze (trifazat)

Pentru instalațiile trifazate rezidențiale (pompe, centrale de climatizare mari, ateliere), releul de monitorizare faze verifică simultan toate cele trei faze și declanșează la orice anomalie care poate deteriora motoarele.

Cele mai frecvente avarii pe care le previne:

• Lipsă fază (phase loss) — cel mai periculos scenariu: motorul trifazat încearcă să ruleze pe 2 faze, curentul crește la 1,7–2× normal, bobinajul se arde în minute
• Secvență greșită (phase reversal) — motoarele cu sens impus (pompe, lifturi, ventilatoare centrifugale) se pot rupe mecanic sau inunda dacă rulează în sens invers
• Asimetrie tensiuni — dezechilibru de 3–5% în tensiuni generează dezechilibru de 15–25% în curenți (datorită impedanței mici a motorului), ceea ce supraîncălzește bobinajul

3. Releul termic (suprasarcină motor)

Releul termic este dedicat protecției motoarelor electrice la suprasarcini prelungite. Spre deosebire de MCB, releul termic este calibrabil (poțiometru) și are o caracteristică de timp-curent mai apropiată de termica motorului protejat.

Funcționează pe același principiu ca bimetalul din MCB, dar dimensionat pentru curenți mari și cu reglaj fin. În rezidențial apare la:

• Pompe de piscină sau irigații (motoare 0,5–2,2 kW)
• Motoare pentru porți automate și automatizări garaje
• Ventilatoare industriale în ateliere sau sere
• Compresoare de aer pentru uz casnic

Releul vs. MCB — diferența esențială

MCB-ul protejează conductoarele și circuitul — declanșează când curentul depășește capacitatea termică a cablului. Releul de protecție protejează echipamentul conectat — declanșează când parametrii de funcționare ai echipamentului (tensiune, echilibru faze, temperatură) ies din banda normală de operare.

Un motor poate rula ani întregi cu un curent sub limita MCB-ului, dar cu o tensiune ușor dezechilibrată — și se va arde treptat fără ca MCB-ul să sesizeze vreo problemă. Releul de protecție sesizează.

Releul numeric/digital

Releele moderne de protecție sunt de fapt mici microprocesoare care măsoară în timp real parametrii electrici și aplică algoritmi configurabili. Față de cele electromecanice:

• Praguri configurabile digital (nu poțiometru)
• Memorează ultimele N declanșări cu timestamp și cauză
• Comunicare RS485/Modbus cu sistemele de automatizare și home automation
• Funcții multiple în același corp (tensiune + faze + frecvență + putere)

Releul multifuncțional — un singur modul, toate protecțiile

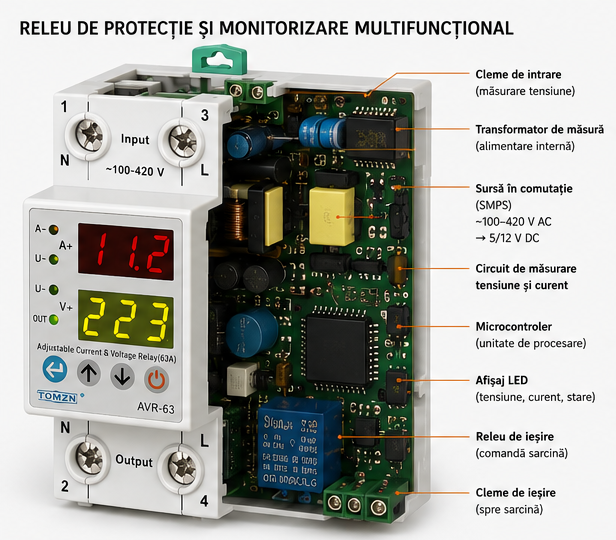

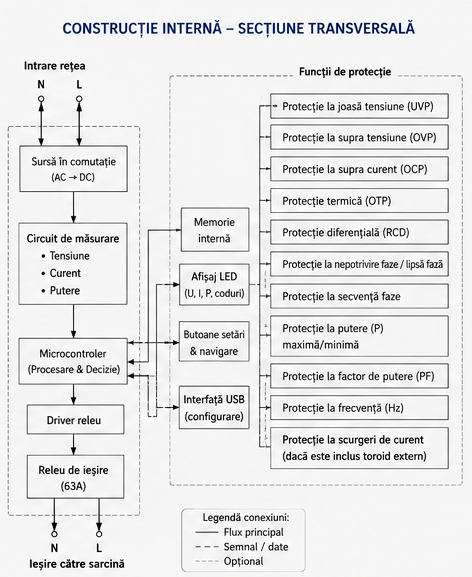

În rezidențial, forma dominantă astăzi nu mai este releul cu o singură funcție, ci releul de protecție și monitorizare multifuncțional (Fig. 0 și Fig. 4): un modul de 1–2 unități DIN care integrează în același corp toate funcțiile descrise mai sus.

Scop și rol în instalație: el supraveghează continuu tensiunea, curentul și (la modelele trifazate) echilibrul fazelor, compară valorile măsurate cu praguri reglabile și, la depășire, comandă deconectarea sarcinii printr-un contact de ieșire (tipic până la 40–63 A) — direct sau prin contactor. Practic, înlocuiește un șir de relee separate (tensiune + faze + termic) cu un singur aparat care:

• Măsoară permanent U, I, P și factorul de putere — și le afișează pe LED-ul frontal
• Protejează la sub/supratensiune (UVP/OVP), suprasarcină termică (OTP), lipsă și secvență greșită de fază, putere minimă/maximă și scurgeri de curent (cu toroid extern: semnalizare sau deconectare prin contactor — nu înlocuiește DDR-ul de 30 mA cerut de Art. 4.1.5.2.1)
• Temporizează reconectarea după revenirea în parametri (protejează compresoarele și pompele de reporniri premature)
• Memorează evenimentele și, la modelele cu USB/Modbus, le raportează către automatizare

Costul unui releu numeric cu comunicație Modbus (50–150 EUR) este justificat pentru case cu sisteme fotovoltaice, generatoare de rezervă sau instalații tehnice complexe.

Referință normativă

În I7-2011 releele apar în două roluri. Ca dispozitive de protecție: Art. 4.3.1.2 enumeră printre dispozitivele de protecție împotriva supracurenților „relee de protecție la suprasarcină (relee termice, disjunctoare, relee de protecție la supracurenți, siguranțe fuzibile)”. La motoare, Art. 5.3.1.7.2 cere protecția împotriva încălzirilor anormale „pentru fiecare motor a cărui putere nominală este mai mare de 0,5 kW”, iar Art. 5.3.1.7.2.1 precizează: „Protecția motoarelor trifazate se realizează cu un dispozitiv dependent de curent, cu temporizare, care monitorizează toate cele trei faze, reglat la cel mult valoarea curentului nominal al motorului.” Protecția la scăderea tensiunii (Art. 5.3.1.7.3) și cea la succesiunea fazelor (Art. 5.3.1.7.6) sunt cerute condiționat — acolo unde lipsa lor „poate produce o condiție periculoasă, o deteriorare a mașinii”, respectiv „poate genera o situație periculoasă sau o deteriorare a mașinii”; la ascensoare, Art. 7.18.1 trimite la instrucțiunile tehnice ale producătorului. Ca mijloc de întrerupere funcțională, releul apare la Art. 5.3.4.5.3.2 b):

„[…] întreruperea funcțională poate fi realizată prin intermediul unor întreruptoare, dispozitive semiconductoare, contactoare, relee, prize de curent nominal de cel mult 16 A."— I7-2011, Art. 5.3.4.5.3.2 b)

La motoare, asta înseamnă de regulă că releul comandă bobina unui contactor — schema din caseta de mai sus. Releele multifuncționale de tablou pot comuta și direct, prin contactul propriu, dar numai sarcini în limita categoriei de utilizare a contactului (calibrul de 40–63 A e dat de regulă pentru AC-1, sarcină rezistivă); pentru motoare și compresoare se folosește contactor. Standardele de produs pentru releele de protecție sunt din seria IEC 60255, iar releele de tensiune pentru generatoare și instalații fotovoltaice respectă suplimentar cerințele de conectare la rețea (EN 50549). Corectat la 11 septembrie 2026: secțiunea normativă susținea greșit că I7 nu tratează releele ca dispozitive de protecție și se sprijinea pe două articole citate în afara domeniului lor, iar caseta ElectroSchema promitea funcții care nu există în aplicație.
