Schema compusă: ghid complet
Ce este, când o faci și cum se citește corect

26 mai 2026·10 min citire·Verificat față de I7-2011 + Actualizări 2023

Schema monofilară arată câți conductori are un cablu. Schema detașată arată exact cum merge curentul în fiecare circuit. Dar nici una nu îți dă o imagine de ansamblu asupra întregii camere: câte circuite pleacă din tablou, ce consumatori alimentează fiecare, unde se ramifică și prin câte doze trece. Exact asta face schema compusă.

Numită uneori și „schema tabloului" sau „schema de distribuție a camerei", schema compusă reunește într-un singur desen toate circuitele protejate din tablou, barele comune N și PE și consumatorii la care ajung. Este instrumentul de vizualizare de ansamblu al instalației dintr-o cameră sau zonă.

📐

Pe scurt

Schema compusă = toate circuitele dintr-o cameră reprezentate simultan, cu barele L/N/PE, protecțiile din tablou, consumatorii și dozele de legătură prin care trec mai multe circuite. Completează schema monofilară și detașată; împreună, cele trei acoperă complet documentația tehnică a instalației.

Cum arată o schemă compusă

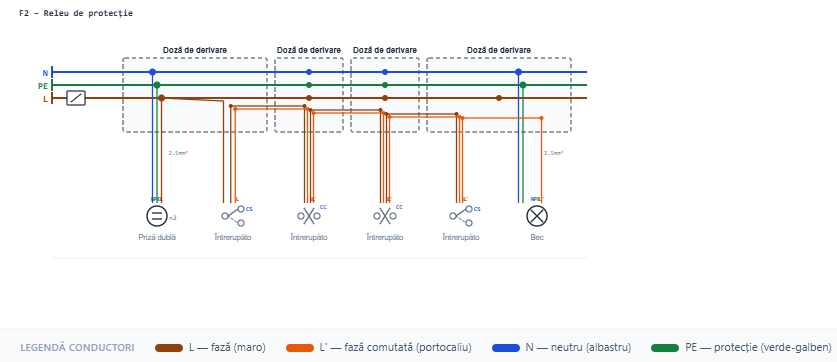

Un circuit de protecție (F2 — Releu diferențial RCCB) cu 4 doze de derivare, conductori colorați N/PE/L/L'

Schema compusă: F2 Releu de protecție cu 4 doze de derivare, conductori colorați N/PE/L/L'

Bara L (faze)

Fiecare circuit pleacă de la bara de faze, prin MCB-ul lui din tablou.

Barele N / PE

Neutrul și pământul sunt bare comune la care se conectează toți consumatorii.

Doze multi-circuit

Dozele prin care trec 2+ circuite sunt marcate special — atenție la racordare!

Când se face schema compusă?

Schema compusă nu este un lux — face parte din setul minim de documente tehnice pe care un proiectant ar trebui să le livreze pentru fiecare cameră sau zonă.

La faza PT (Proiect Tehnic) — pentru verificarea organizării tabloului: câte circuite, câte module DIN, dacă e nevoie de RCCB general sau per circuit.

Înainte de comenzi de materiale — schema compusă arată exact ce intră în tablou și te ajută să dimensionezi corect dulapul, șinele DIN și numărul de module.

Pe șantier, la montaj tablou — electricianul vede în același loc toate circuitele și le poate conecta fără să treacă de la o schemă la alta pentru fiecare circuit.

La recepție și PIF — completează dosarul tehnic alături de schema monofilară și detașată; verificatorul poate trece prin toate circuitele dintr-o privire.

Când există doze de legătură cu mai multe circuite — schema compusă le identifică explicit, reducând riscul de greșeli la racordare.

Cele 3 scheme: cum se completează reciproc

Nu se exclud — fiecare răspunde la o altă întrebare

MonofilarăUn circuit odată, arboreF1/3/2/3/2Topologie și nr. conductoriCompusă ★Toate circuitele, o singură imagineNLNL★ 2 circuiteAnsamblu cameră + doze multi-circuitDetașatăUn circuit, conductor cu conductorLNF1F2Detalii per circuit
SchemăLa ce răspundeGranularitateFolosit de
MonofilarăCâți conductori are cablul? Ce topologie?Per circuitProiectant, verificator
Compusă ★Cum e organizat tabloul? Ce circuite are camera?Per cameră / zonăElectrician, beneficiar
DetașatăUnde merge exact fiecare conductor?Per circuit (detaliat)Electrician pe șantier

Baza normativă (I7-2011)

Normativul I7-2011 nu denumește explicit „schema compusă", dar cerințele pe care le acoperă sunt explicit reglementate:

Art. 4.3.1

Protecție individuală pe circuit

Fiecare circuit trebuie echipat cu dispozitiv de protecție propriu — vizibil în tablou pe schema compusă.

Art. 5.3.3.11

Organizarea tablourilor de distribuție

Tablourile de distribuție se prevăd cu dispozitiv de secționare, întrerupere și comandă — vizibil și identificabil în schema compusă.

Art. 5.3.4.5.1.9

Identificarea circuitelor

Toate dispozitivele utilizate pentru secționare trebuie să fie clar identificate prin marcarea circuitului pe care îl separă. Schema compusă este documentul vizual care satisface această cerință.

Art. 5.2.6.3

Doze de legătură

Conexiunile trebuie să fie accesibile pentru verificare, încercare și întreținere. Schema compusă identifică dozele prin care trec mai multe circuite — risc major de confuzie la racordare.

Art. 5.5.3

Bara PE — echipotențializare

Bara PE este comună tuturor circuitelor cu priză de pământ. Schema compusă arată vizual că toți consumatorii PE converg pe aceeași bară.

⚠️

Dozele multi-circuit — risc real pe șantier

O doză de legătură prin care trec circuite diferite (ex: F1-iluminat și F2-prize) poate crea confuzie la racordare dacă nu este identificată explicit. Un electrician care nu știe că prin doză trec 2 circuite poate lega conductori greșit, creând scurtcircuite sau protecții care nu mai acoperă circuitul corect. Schema compusă le marchează explicit.

Dozele de legătură cu mai multe circuite

Nu toate dozele sunt la fel. Unele sunt simple puncte de ramificație pentru un singur circuit, altele servesc ca punct de tranzit pentru mai multe circuite distincte.

Doze de legătură — tranzit multi-circuitDoză cu 1 circuit (normal)DJ-ACircuit F1 — distribuție normalăDoză cu 2 circuite (de atenționat)F1F2DJ-BF1 + F2Atenție la racordare: 2 circuite distincte!

Doză cu 1 circuit (normal)

  • • Toți conductorii din doză aparțin aceluiași circuit
  • • Racordarea este clară: faza la fază, neutru la neutru
  • • Nu necesită atenție specială la montaj

Doză cu 2+ circuite (atenție!)

  • • Conductorii de faze nu trebuie conectați între circuite
  • • Fiecare fază aparține MCB-ului propriu
  • • Neutrul poate fi comun pe clema N, dar fazele trebuie separate
  • • Schema compusă o marchează cu atenționare

Cum se citește schema compusă

Spre deosebire de schema detașată (stânga→dreapta, un circuit odată), schema compusă se citește vertical și orizontal simultan.

1

Bara L (sus) — tabloul și MCB-urile

Citești orizontal bara de faze. Fiecare picior care coboară din bară reprezintă un circuit, cu MCB-ul lui (sau RCBO, pentru prize cu diferențial). Numărul de circuite = numărul de MCB-uri în tablou.

2

Vertical — traseul fiecărui circuit

Cobori pe fiecare circuit: după MCB, linia trece prin doze de ramificație și ajunge la consumator (bec, priză, apareil). Pe traseu poți vedea dacă circuitul trece prin doze împreună cu alte circuite.

3

Barele N și PE (jos) — returnul

Toți consumatorii se conectează la barele comune N și PE. Prizele au și conductor PE, corpurile de iluminat de regulă doar N. Barele arată că returnul este centralizat în tablou.

4

Dozele marcate special — acțiune necesară

Dozele cu 2+ circuite sunt evidențiate (contur roșu, etichetă cu nr. circuite). La montaj: verifică fiecare conductor din doză, nu conecta fazele între circuite diferite, marchează dozele fizic cu etichete distincte.

Ce conține un export complet

Un PDF de schemă compusă bine făcut trebuie să includă mai mult decât diagrama grafică:

Diagrama vizuală — circuite, bare, doze, consumatori

Tabelul circuitelor — tip protecție (MCB/RCBO), curent nominal, conductori, consumatori

Alte camere deservite — dacă un circuit din tabloul acestei camere alimentează și o altă cameră (ex: hol deservit din tabloul livingului)

Secțiunea doze multi-circuit — lista completă a dozelor prin care trec 2+ circuite, cu circuitele implicate

Informații proiect — cameră, proiect, data, electrician

Schema compusă în ElectroSchema

ElectroSchema generează automat schema compusă din datele introduse în editorul de plan 2D. Nu trebuie să desenezi nimic manual — aplicația calculează circuitele, identifică dozele multi-circuit și exportă PDF-ul gata de predat.

Generare automată din plan — desenezi camera cu echipamentele și cablurile, schema compusă apare imediat în modalul dedicat.

Detectarea dozelor multi-circuit — aplicația scanează automat toate dozele de legătură și identifică pe cele prin care trec 2+ circuite distincte, inclusiv din camere vecine sau etaje diferite.

Circuite din alte camere — dacă un circuit deservește parțial o altă cameră (ex: un circuit de prize care trece prin hol), schema îl indică în coloana „Alte camere".

Export PDF complet — diagrama + tabelul circuitelor + secțiunea doze multi-circuit, toate în același document.

Sincronizat cu schema monofilară și detașată — toate 3 se actualizează automat la fiecare modificare în plan; nu există date divergente între scheme.

🔄

Actualizare automată

Orice modificare în plan (adăugare/ștergere echipament sau cablu) se reflectă imediat în schema compusă la deschiderea modalului. Nu trebuie să refaci manual nimic.

Checklist predare documentație

Verifici dacă schema compusă este completă înainte de predare:

Toate circuitele din tablou sunt vizibile în schemă

Barele N și PE sunt reprezentate și conectate la toți consumatorii relevanți

Dozele de legătură multi-circuit sunt marcate și listate în secțiunea dedicată

Tabelul circuitelor conține tipul protecției, curentul nominal și consumatorii

Dacă un circuit deservește mai multe camere, sunt menționate explicit

Datele proiectului (cameră, proiect, data) sunt completate în header-ul PDF

Nu amesteca conductori din circuite diferite în aceeași clema dintr-o doză multi-circuit
